光取り出しフィルム OptSaver™ （オプトセーバー）Lシリーズ


効率良く光を拡散し、LED光源の眩しさを緩和

OptSaver™ (オプトセーバー)Lシリーズは、LED照明⽤の光取り出しフィルムです。

LEDランプの⻑さを活かした繫ぎ目のない美しいデザインの設計が可能となっており、用途に合わせてお選びいただけるよう、幅広いバリエーションをご用意しています。　

※各種ソフトウェア用のBSDFデータもございます。お気軽にお問い合わせください。　

OptSaver™ Lシリーズの特長

より薄くスマートなデザインのLED ランプを設計が可能

異なる半値半幅のフィルムをご用意

1 m 以上の⻑いLEDランプに継ぎ⽬なく使⽤が可能

用途

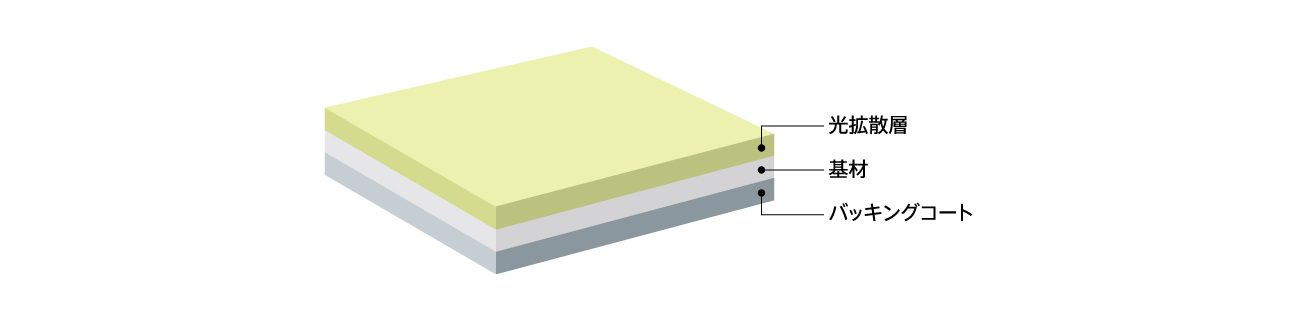

構造


ラインナップ

製品タイプ

グレード 基材厚み ※半値半幅 全光線透過率 ヘーズ グロス 明るさUP 均一性UP
◯ : 機能あり 　△ : やや機能あり 　ー : 機能なし
L - 9 100μm 9° 99.00% 93.50% 11 ◯ ー
L - 11 100μm 11° 99.00% 92.80% 9.2 ◯ ー
L - 19 75μm 19° 87.10% 96.00% 3.1 △ ◯
L - 20 100μm 20° 99.00% 95.20% 6.4 △ ◯
L - 35 100μm 35° 67.60% 95.60% 3.1 ー ◯
L - 52 100μm 52° 67.60% 93.40% 1.4 ー ◯
L - 57 100μm 57° 60.00% 93.10% 1.5 ー ◯

※「半値半幅」は、相対輝度のスペクトル分布において、強度がピーク値の50%になるスペクトルの幅の1/２の値のこと

明るさUP

より明るくなる効果を持つフィルムです。

均一性UP

光をムラなく均一にする効果を持つフィルムです。




Hiding ratioとは

数値が小さいほどLED ライトとの距離が短く、ホットスポットを効率的に隠すことができます。さまざまな照明のデザインに最適なグレードを選択していただくことができます。

L9

物性表

基材厚み 半値半幅 全光線透過率 ヘーズ グロス
100μm 9° 99.00% 93.50% 11

シュミレーション

L-11照度
　　　　　　　　　　　　　角度による色差の変化
L-9極座標スライス
　　　　　　　　　　　　　　角度による輝度変化

テクニカルシートはこちらよりお問い合わせください。（別ウィンドウで開きます）

L11

物性表

基材厚み 半値半幅 全光線透過率 ヘーズ グロス
100μm 11° 99.00% 92.80% 9.2

シミュレーション

L-11照度
　　　　　　　　　　　　　角度による色差の変化
L-10極座標スライス
　　　　　　　　　　　　　　角度による輝度変化

テクニカルシートはこちらよりお問い合わせください。（別ウィンドウで開きます）

L19

物性表

基材厚み 半値半幅 全光線透過率 ヘーズ グロス
75μm 19° 87.10% 96.00% 3.1

シミュレーション

L-11照度
　　　　　　　　　　　　　角度による色差の変化
L-9極座標スライス
　　　　　　　　　　　　　　角度による輝度変化

テクニカルシートはこちらよりお問い合わせください。（別ウィンドウで開きます）

L20

物性表

基材厚み 半値半幅 全光線透過率 ヘーズ グロス
100μm 20° 99.00% 95.20% 6.4

シミュレーション

L-20照度
　　　　　　　　　　　　　角度による色差の変化
L-20極座標スライス
　　　　　　　　　　　　　　角度による輝度変化

テクニカルシートはこちらよりお問い合わせください。（別ウィンドウで開きます）

L35

物性表

基材厚み 半値半幅 全光線透過率 ヘーズ グロス
100μm 35° 67.70% 95.60% 3.1

シミュレーション

L-35照度
　　　　　　　　　　　　　角度による色差の変化
L-35極座標スライス
　　　　　　　　　　　　　　角度による輝度変化

テクニカルシートはこちらよりお問い合わせください。（別ウィンドウで開きます）

L52

物性表

基材厚み 半値半幅 全光線透過率 ヘーズ グロス
100μm 52° 67.60% 93.40% 1.4

シミュレーション

L-52照度
　　　　　　　　　　　　　角度による色差の変化
L-52極座標スライス
　　　　　　　　　　　　　　角度による輝度変化

テクニカルシートはこちらよりお問い合わせください。（別ウィンドウで開きます）

L57

物性表

基材厚み 半値半幅 全光線透過率 ヘーズ グロス
100μm 57° 60.00% 93.10% 1.5

シミュレーション

L-57照度
　　　　　　　　　　　　　角度による色差の変化
L-57極座標スライス
　　　　　　　　　　　　　　角度による輝度変化

テクニカルシートはこちらよりお問い合わせください。（別ウィンドウで開きます）

※1：「半値半幅」は、相対輝度のスペクトル分布において、強度がピーク値の50%になるスペクトルの幅の1/２の値です。

※2：シミュレーションは、LightToolsを使用して行いました。https://www.cybernet.co.jp/lighttools/
